Brak podświetlenia matrycy TCL U55S6806

L

Lorden

New member
Cześć
Mam problem ze swoim telewizorem TCL U55S6806, użytkowanym od 3 lat. W TV po kilku sekundach od włączenia gaśnie podświetlenie matrycy - widoczny jest obraz pod światło, więc wszytko poza podświetleniem działa prawidłowo. Podczas pierwszego włączenia w danym dniu (po nocy) zwykle odbywa się to bezproblemowo, natomiast każde kolejne skutkuje ww. problemem. Próbowałem ostatnio aktualizacji oprogramowania oraz odtwarzania ustawień telewizora - pomogło, ale tylko czasowo i wczoraj problem powrócił.
Rozważałem w pierwszej kolejności przelutowanie kondensatorów na płycie głównej z zasilaczem. Ktoś ma może jakieś wskazówki w jaki sposób poradzić sobie z tym problemem? Z góry dzięki za odpowiedzi i podpowiedzi :)

L

Lorden

New member
Z tym, że jak telewizor się już włączy, to działa bezproblemowo. Z tego co wyczytałem to w samych listwach nie ma żadnych sterowników, ten znajduje się na osobnej płytce. Same wadliwe listwy chyba by po prostu nie świeciły w ogóle, lub objawiało by się to częściowo, a nie we wszystkich jednocześnie.

K

Karol1976

Active member
Bez reklam
Nie zawsze tak jest jak piszesz , Gdybyś miał sterownik zasilający uszkodzony to by nie było by żadnego podświetlenia i na 99% stawiam na listwy led , on ma Krawędziowe podświetlenie ? czy tylne pełne ?

Już wiem , tylne podświetlenie - w niektórych innych markach tv jak samsung dioda się przepali to tv dalej działa a niektóre mają tak iż niestety jedna się przepali i lipa i gaśnie całe podświetlenie , u ciebie już siadają diody led i dlatego masz taki efekt

Ostatnia edycja:
L

Lorden

New member
@Karol1976, masz może jakąś identyfikacje listew które powinienem wymienić? Rozbierając ostatnio TV nie dokopałem się do nich.

K

Karol1976

Active member
Bez reklam
Lorden napisał:
@Karol1976, masz może jakąś identyfikacje listew które powinienem wymienić? Rozbierając ostatnio TV nie dokopałem się do nich.
Kliknij aby rozwinąć...

Poszukam może coś znajdę na temat tych listw , jedynie jak chcesz sprawdzić czy to wina listw to jeśli masz miernik to miernikiem posprawdzaj jakie są napięcia na wyjściu do list led ,
Nie wiem jak tam jest w TCL czy to idzie od zasilacza do listw led czy jest jakiś dodatkowy sterownik napięcia który idzie od zasilacza do tego sterownika i na ledy ?

Jak rozbierałeś to wiesz jak tam idzie ? Bo przeważnie zasilacze mają dwie sekcje zasilania : na płytę główną i na podświetlenie od razu a w tym modelu ?

To nie będzie tak jak osoba opisuje wyżej , nie będzie tego wina

K

Karol1976

Active member
Bez reklam
@mdsfan To nie będzie wina tego co opisujesz
@Lorden Ja bym jeszcze zmierzył na zasilaczu jak masz miernik jakie są napięcia na wyjściu z zasilacza na listwy led , Nie wiem jakie idą , Matryca samsunga na 100% , może i listwy led są samsunga

K

Karol1976

Active member
Bez reklam
Tutaj masz model zasilacza jaki idzie w twoim modelu , ma dwie sekcje jak widać


L

Lorden

New member
Dzięki Panowie za sugestie! Póki co postanowiłem powymieniać wszystkie elektrolity na płycie zasilacza. Koszt niewielki, bo 20zł a jest jakaś szansa, że wyeliminuje usterkę. Na pewno dam znać w tym temacie :)

L

Lorden

New member
Niestety, ale wymiana kondensatorów nie pomogła. Problem dalej występuje. Kolejnym potencjalnym winnym jest sterownik podświetlenia diod? Jest w ogóle coś takiego?

K

Karol1976

Active member
Bez reklam
Lorden napisał:
Niestety, ale wymiana kondensatorów nie pomogła. Problem dalej występuje. Kolejnym potencjalnym winnym jest sterownik podświetlenia diod? Jest w ogóle coś takiego?
Kliknij aby rozwinąć...

Jaki sterownik ??? Napisałem ci co jest uszkodzone , ty wymieniasz jakieś kondensatory ? teraz juz chcesz wymienić sterownik ? Wymień komplet listw led i problem zniknie ,

Na początku napisałem : wymiana list led bo są poprzepalane lub już na wykończeniu a ty wymieniasz to co jest dobre !!!!

K

Karol1976

Active member
Bez reklam
Kup sobie taki tester ledów i sobie sam sprawdzisz , kupiłem i jest bdb sprzęt automatycznie dobiera napięcie na każdą listwę , diodę nic nie trzeba ustawiać


K

Karol1976

Active member
Bez reklam
Lorden napisał:
Otóż to :) Macie może jakiś namiar gdzie dostanę takie LEDY?
Kliknij aby rozwinąć...

Do twojego tv idą takie ledy : TMT_50E5800

A tutaj masz link jak one wyglądają :

https://pl.aliexpress.com/item/32969380542.html

Tutaj dokładny symbol :


Tutaj masz na allegro , numerami pasują a czy będą pasować parametrami ? Powinny chyba , u ciebie idzie 6 diód na jednej listwie i jest ich 8 listw

https://allegro.pl/oferta/listwy-led-tcl-l50e5800a-ud-kg7xfr-4c-lb5006-yh2-8695904500

Ostatnia edycja:
L

Lorden

New member
Karol1976 napisał:
Do twojego tv idą takie ledy : TMT_50E5800

A tutaj masz link jak one wyglądają :

https://pl.aliexpress.com/item/32969380542.html

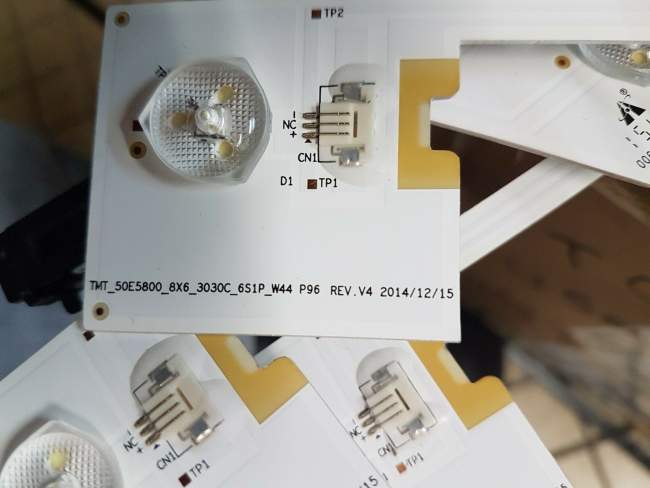

Tutaj dokładny symbol :

View attachment 18685

Tutaj masz na allegro , numerami pasują a czy będą pasować parametrami ? Powinny chyba , u ciebie idzie 6 diód na jednej listwie i jest ich 8 listw

https://allegro.pl/oferta/listwy-led-tcl-l50e5800a-ud-kg7xfr-4c-lb5006-yh2-8695904500
Kliknij aby rozwinąć...
Dzięki za bardzo pomocną odpowiedź! Nie powinienem jednak do 55' miec TMT_55E5800?

https://pl.aliexpress.com/item/4000...earchweb0_0,searchweb201602_,searchweb201603_

Występują jeszcze takie LED'y w TCL, ale rozumiem, że na 100% do mojego modelu u55s6806s idą te pierwsze tak?
https://pl.aliexpress.com/item/3303...earchweb0_0,searchweb201602_,searchweb201603_

Ostatnia edycja:
L

Lorden

New member
Znalazłem informacje, że do mojego modelu idą diody: TMT_55E5800. Już zamówiłem komplet, niestety dostępne tylko w Chinach. Dam znać po wymianie :)
